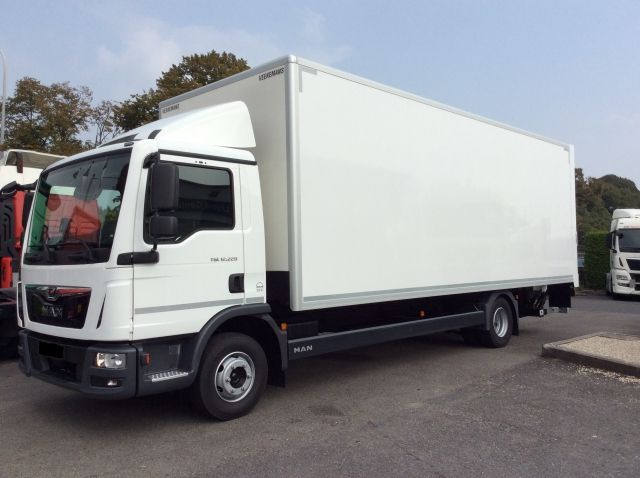

MAN TGL 12.220 4X2 BL WB 5200 (6017-80118)

Description

Données du véhicule

Description de variante

TGL 12.220 4X2 BL

Numéro du véhicule de base

LN15SA08

Norme antipollution EURO6

Type du véhic. Châssis-cabine

Cabine Cabine compacte C

Empattement 5200 mm

Porte-à-faux 2875 mm

Direction Gauche

Poids admissibles

11990 Kg 11990 Kg

0 Kg 0 Kg

NATZU TECHN

PTC

PTR

TECH+

11990 Kg

0 Kg

Essieu avant 4700 Kg 4700 Kg 4700 Kg

Essieu arrière 8700 Kg 8700 Kg 8700 Kg

Légende

NATZU

TECHN

TECH+

Poids d'homologation nationale

Poids techniquement admissibles

Poids techniquement admissibles, y compris augmentation de la charge

pour interventions spéciales

Configuration pour: TGL 12.220 4X2 BL / LN15SA08

Explication: = Équipement

Packs d'équipement Pack MAN Media Navigation (350JM)

Tous groupes Pièces identiques (000AA)

Moteur

refroidissement

embrayage Moteur D0834LFL79 - 220 ch/162 kW EURO 6 réduction

catalytique sélective - 850 Nm C-R OBD-C

(018L3)

Radiateur à eau et échangeur air-air (027AC)

Ventilateur viscostatique (116AE)

Régulation moteur EDC (118MA)

Filtre à carburant (124AL)

Filtre à carburant supplémentaire chauffé/séparateur d’eau (124AT)

Préchauffage pour filtre à carburant (124EA)

Compresseur d'air monocyl. 238 cm3 (205AP)

Frein moteur (208AA)

Dispositif Flamme-Start (210AA)

Embrayage, diamètre 395 mm (211AD)

Limiteur de vitesse électronique à 90 km/h (345AS)

Régulateur de vitesse (345EA)

Documentation d'homologation internationale (COC) (542DA)

Mesure d'insonorisation 80 dB (92/97EWG) (542FC)

Système d'admission

système

d'échappement Admission d'air relevée avec filtre à air sec derrière la cabine

(201CT)

Echappement latéral côté droit avec tube de sortie vers le

milieu du cadre

(206ES)

Boîte de vitesses

Boîte de vitesses MAN TipMatic® 6 10 OD (022IH)

contacteur position neutre (121EH)

Essieu AV / ressorts

AV / charge AV Essieu AV VOK-05 coudé (025LT)

Ressorts AV paraboliques 4,7 t (026HM)

Attention : augmentation maximum de la charge sur suspension

AV

(026ZA)

Stabilisateur pour essieu AV (363AA)

Pont AR / ressorts

AR / charge AR Suspensions AR pneumatiques, 8,7 t (028RF)

Attention : augmentation maximum de la charge du ressort

AR

(028ZA)

Pont AR hypoïde HY-0925 (034NC)

Suspension pneumatique ECAS (258NA)

Pack de stabilisation pour centre de gravité élevé (amortisseurs

renforcés et barres stabilisatrices sur essieux AV et

AR)

(362CE)

Démultiplications

Démultiplication de pont HY i = 3,70 (035ET)

Roues Roues disque 6 trous 6,75-17,5 1er essieu AV TL (038IW)

Roues disque 6 trous 6,75-17,5 sur 1er pont AR TL (038OW)

sans roue de secours (038XT)

Sans porte-roue de secours (245XX)

Recytyre 6 banden (BE684)

Pneumatiques

Essieu avant 2 * WA 265/70R17,5 LENK-NAH 138/136 M

81#R0000611 wahlweise Directionnel-moyen-c

Essieu arrière 4 * WA 265/70R17,5 ANTR-NAH 138/136 M

81#R0000612 wahlweise Moteur-moyen-c

Marquage

Classe d'adhérence

sur sol mouillé (AG)

Classe d'efficacité

en carburant (A-G)

Bruit de roulement Classe de bruit de

roulement (1-3)

Essieu avant D C 72 dB

Essieu arrière F D 74 dB

Roue de

secours

Réservoir à

carburant Réservoir à carburant de 180 l à droite (023IK)

Réservoir à carburant 35l d'AdBlue (023Y3)

Adaptation réservoir à carburant (03KAA)

chaînette pour bouchon de réservoir (123CE)

Bouchon de réservoir fermant à clé - 1 unité, ventilé, pour

fermeture uniforme

(303AX)

Bouchon de réservoir fermant à clé d'AdBlue, 1 unité (303CC)

Direction Disposition de la direction à gauche (001AA)

Direction hydraulique (030AC)

Volant réglable en hauteur et inclinaison (030EE)

Réservoir d'huile de direction avec jauge (219AF)

Antivol sur volant (256AA)

Volant multifonctions pour cabines 'C', 'M', 'DK' (257LM)

Cadre de châssis

empattement 5200 mm (005DW)

porte-à-faux AR du cadre 2875 mm (006SH)

Barre anti-encastrement à l'avant (230ER)

Sans barre anti-encastrement à i l'arrière. (230XX)

Pare-chocs en matière synthétique (232HC)

Sans équerre de fixation de plateau sur cadre (241AC)

Avec dispositif de levage et d'abaissement (258AA)

Système de freinage

MAN BrakeMatic (système freinage électronique) (032AB)

Système MAN EasyStart antirecul (045CA)

Signal de freinage d'urgence (ESS) (119NB)

Assistant de freinage d’urgence Emergency Brake

Assist 2 (EBA2) désactivable

(258ET)

ABS (système antiblocage des roues) (258HA)

ASR (antipatinage au démarrage) (258HB)

Système électronique de stabilité (ESP) (258TA)

Freins à disque pour essieu avant (259CA)

Freins à disque pour essieu arrière (259CB)

Sans raccord de freinage à l'extrémité arrière du cadre (262XX)

Raccord pneumatique à l'avant (278AE)

Dessiccateur d'air (370CM)

Cabine, extérieur

Cabine 'C' largeur 2240 mm, longueur 1620 mm (050NK)

Sans compartiment de rangement (052XA)

Déflecteur sur pavillon (233FA)

Suspension cabine ressorts en spirale pour cabine 'C' (283FR)

Verrouillage des portes centralisé (321EC)

Pare-brise en verre feuilleté teinté (380AC)

Glaces de porte teintées (380CA)

Paroi AR de cabine sans glace (381AA)

Visière pare-soleil devant pare-brise (388AK)

Rétroviseur de trottoir, côté droit chauffant et avec

réglage électrique

(392AR)

Antéviseur UE, côté convoyeur : rétroviseur de vue avant (392CL)

Rétroviseur chauffant et avec réglage électrique,

rétroviseur grand angle chauffant

(392CZ)

Bras de rétroviseur pour largeur de carrosserie 2600 mm (392HA)

Réduction des brouillards de projection (404AP)

Cabine, intérieur

Revêtement de siège en qualité standard (058BA)

Siège confort chauffeur à suspension pneumatique (058NH)

Siège convoyeur statique avec coffre de rangement (059HC)

Contre-porte lavable (080AE)

Revêtement en aluminium brossé du tableau de bord (150WR)

Climatiseur AC R134A exempt de CFC (153KA)

affichage pour ceinture de sécurité côté chauffeur (384CD)

Lève-glace de porte électrique pour chauffeur et convoyeur

(387AF)

Visière pare-soleil rabattable pour chauffeur et convoyeur (388AB)

Store pare-soleil sur la porte du chauffeur (388CC)

Poignées montoirs gauche et droite (sur montant B) (389AC)

Poignées montoirs gauche et droite (sur montant A) (389AD)

Casier au-dessus du pare-brise (390AX)

Porte-gobelet sur le tableau de bord (390CT)

2 compartiments de rangement sur la paroi AR, à gauche

et au milieu

(390CX)

Rangement supplémentaire dans le tableau de bord (390CZ)

Sans casier à objets (390XX)

Aménagement intérieur « Urban Concrete » (434DB)

Revêtement de plancher et de tunnel moteur en matière

plastique

(538AE)

Cadrans Tableau de bord km/h « High-Line en couleur » (02AAG)

Chronotachygraphe numérique marque MAN (042DM)

Etalonner tachygraphe (142AF)

Affichage de l'usure des plaquettes/garnitures de frein pour

frein à disque essieux AV et AR, harmonisation d'usure incluse

(308EB)

MAN Tronic (ordinateur embarqué) (325AA)

Langue 1 'néerlandais' pour écran sur tableau de bord (325EK)

Langue 2 'français' pour écran sur tableau de bord (325FE)

Affichage dans le combiné d'instruments pour les données

d'exploitation

(339FP)

Avertisseur acoustique pour marche arrière engagée

désactivable

(343CK)

Affichage dans la cabine du liquide de refroidissement et

l'huile moteur

(348AL)

Eclairage Régulation de la portée des phares lumineux (309AA)

Phares longue portée et phares antibrouillard supplémentaires

avec feux de virage

(310CN)

Phares doubles à halogène H7 pour circulation à droite (310EE)

Feux de jour (conformes ECE R87) (310HB)

Feux de position DEL (318AI)

Feux de position latéraux (318AK)

Autoradio Module embarqué de connectivité (RIO Box) (350IW)

Radio MAN Media Truck Advanced 12 V avec écran

couleur 7 pouces et prédisposition à la navigation

(350NP)

SD de navigation EUROPE INTEGRALE (350OR)

Fonctionnalité mains libres pour deux téléphones

portables (connectables au volant multifonctions et au

réseau Bluetooth®)

(350TQ)

Assistant de maintien sur la voie IV (LGS IV) (351LE)

MAN CameraView - Prédisposition caméra espace arrière

(1 caméra)

(351ME)

Entrées AUX/USB sur le tableau de bord (351US)

Circuit électrique

Installation électrique pour hayon élévateur (320EC)

Avertisseur sonore électrique à 2 tons (324AC)

Sans prise de courant de 12/24 V en bout de cadre (326XY)

Robinet coupe-batterie mécanique (327AF)

Batteries 12 V 175 Ah, 2 pièces (329CT)

Coffre à batteries fermant à clé (sans serrure) (329ED)

Consigne d'entretien pour batteries 'sans entretien' (329HC)

Alternateur à courant triphasé de 28 V/120 A/3 360 W Longlife

Eco

(331CY)

lave-glace électrique (396CC)

Pack fumeur (434CH)

Autres Manuel du chauffeur en langue néerlandaise (194AE)

1 extincteur de 3 kg, suivant la réglementation Belge, indication

en Néerlandais et en Français.

(394ED)

Bavettes anti-éclaboussures à l'avant (400AH)

Ailes plastique supprimées (401CW)

Trousse de premiers soins en vrac (405AC)

Triangle de pré signalisation (405AK)

Suppression des feux de détresse (405CK)

sans cric (407XX)

1 cale de roue (411AA)

Tôle de protection sur goujons de roues AV (417AC)

Spécifique au pays et

exploitation Equipement pour circulation à droite (600AC)

Variantes de charge

et divers Immatriculation N2 (PTAC <= 12 t) (542NA)

Transport Transport naar België / Transport vers Belgique (BE663)

Couleurs

Châssis 9011 NOIR GRAPHITE RAL 9011 W

Roues 9006 BLANC ALUMINIUM RAL 9006 N

Cabine 9016 BLANC SIGNALISATION RAL 9016 N

Déflecteur sur pavillon 9016 BLANC SIGNALISATION RAL 9016 A
